Kabeldurchführungen

Standard-Wellrohrinnendichtung

mit Segmentringtechnik

WIN SG b40 A2/EPDM

Auf die MerklisteAuf die Merkliste

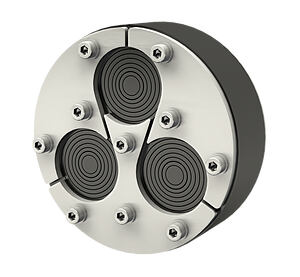

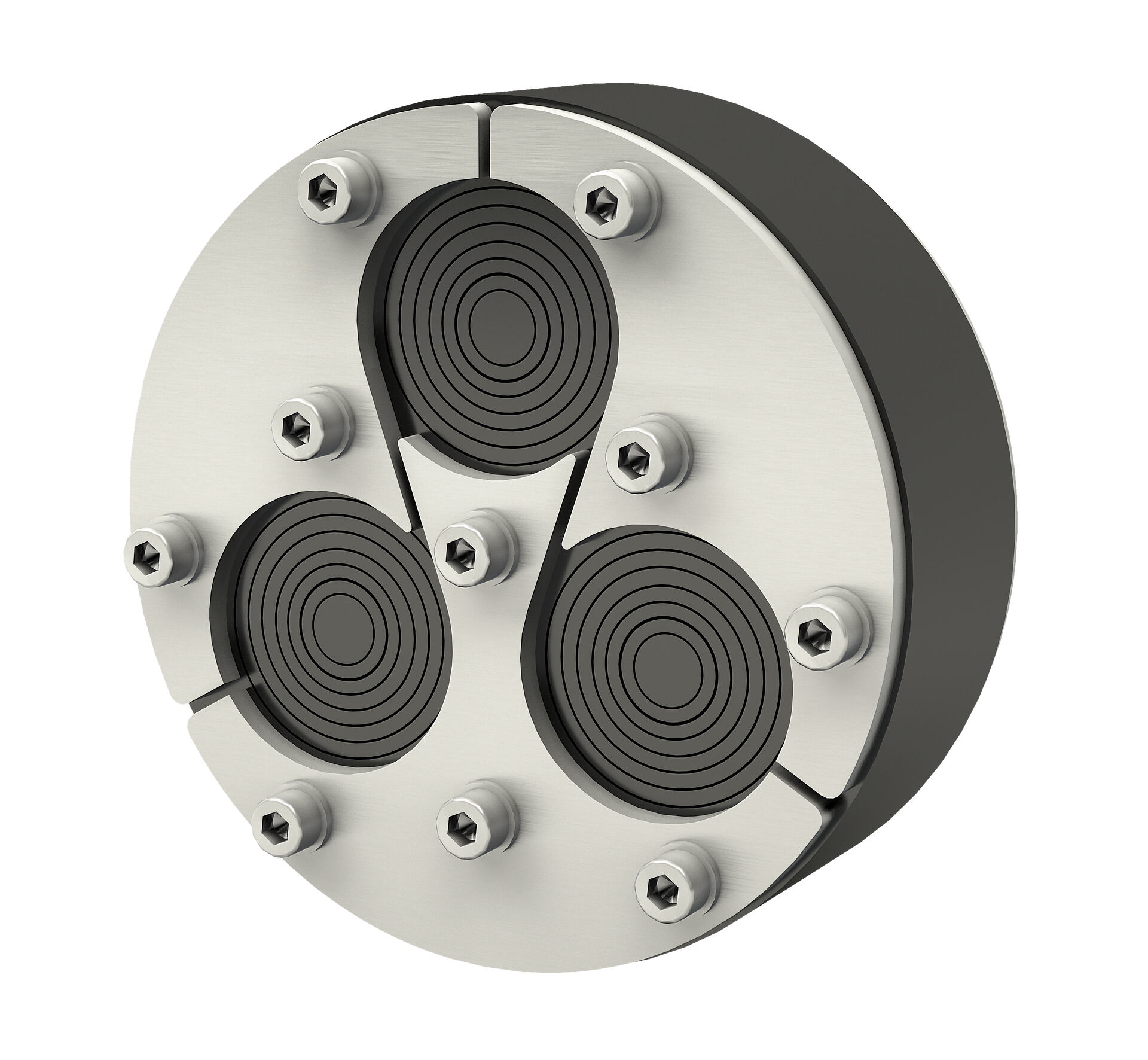

Standard-Wellrohrinnendichtung - mit Segmentringtechnik
USP
  • Segmentringtechnik zur individuellen Anpassung auf die Leitungsdurchmesser vor Ort
Ringraumdichtung zur Abdichtung von Kabeln innerhalb von Wellrohren. Geteilte Ausführung zur Abdichtung von neu zu installierenden oder bereits verlegten Kabeln.
Standard-Wellrohrinnendichtung - mit Segmentringtechnik

Fakten

Vorteile:

  • unbelegte Öffnungen ab Werk blind verschlossen
  • geteilte Dichtung zur nachträglichen Montage
  • ab Lager lieferbar

Lieferumfang:

  • 1 Stück Gleitmittelstift

Maße:

  • Dichtbreite: 40 mm
  • Pressplatten: 5 mm

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Pressplatten, Schrauben und Muttern: Edelstahl rostfrei V2A (AISI 304L)
  • Gummi: EPDM

Dichtheit:

  • gas- und wasserdicht
  • radonsicher
Downloads

Montageanleitung

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Futterrohr/Kernbohrung Øi (mm) Anzahl Kabel/Medium insgesamt Durchgänge Medienrohr Øa (mm) Bestellbezeichnung Artikelnummer GTIN
93 1 1 6-48 WIN93 SG 1x6-48 b40 A2/EPDM 3030570773 4052487247320
Datenblatt und Ausschreibungstext downloaden
title=
93 2 1
1
8-34
6-20
WIN93 SG 1x8-34+1x6-20 b40 A2/EPDM 3030570613 4052487247344
Datenblatt und Ausschreibungstext downloaden
title=
93 6 3
3
4-15
6-20
WIN93 SG 3x4-15+3x6-20 b40 A2/EPDM 3030570599 4052487247337
