Brida fija/suelta-casquillo de pared de acero inoxidable

para hormigonado según la norma DIN 18531*

FLFE DIN18531 A2

En esta lista de favoritos

Brida fija/suelta-casquillo de pared de acero inoxidable - para hormigonado según la norma DIN 18531*

Para la aplicación del hormigón o mortero en paredes, techos o suelos.

Hechos

Ventajas:

pueden fabricarse versiones específicas de cada cliente de forma individual
también se suministra con varios pasos de tubería y con diferentes diámetros
instalación con encofrados

Alcance de suministro:

Brida fija/suelta-casquillo de pared
Tornillos y tuercas M12 (DIN 18531)
equipado con cubiertas de cerradura a ambos lados

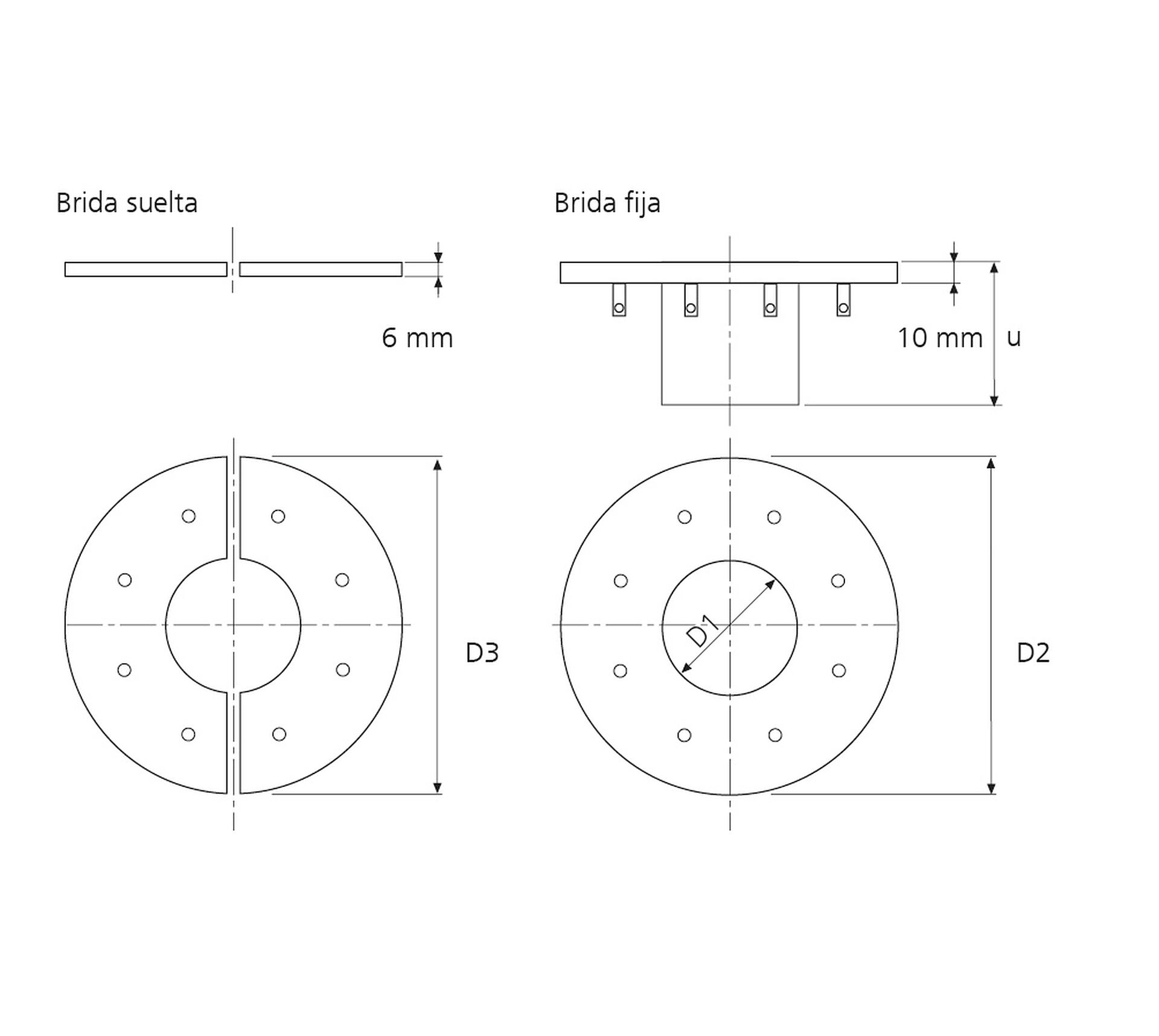

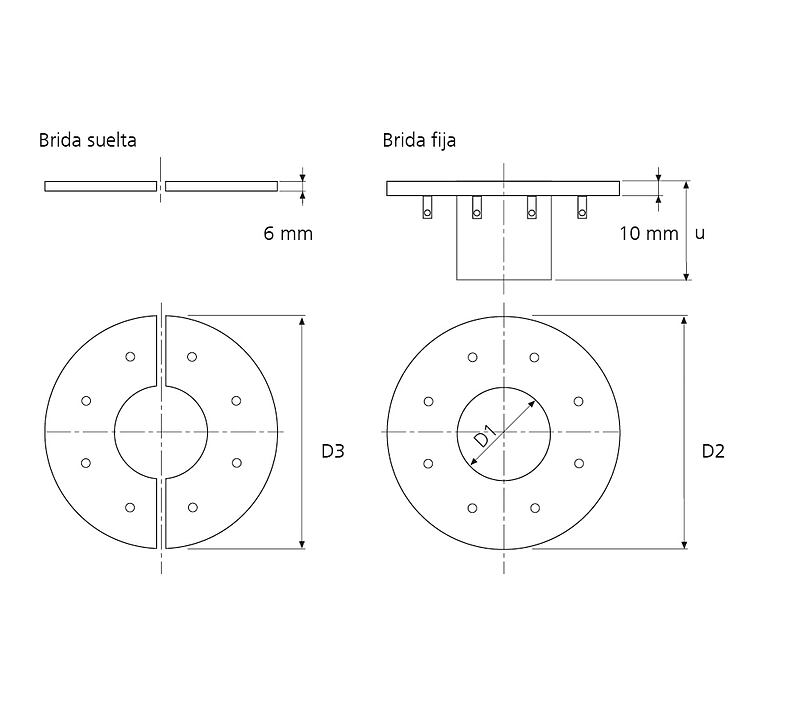

Dimensiones:

Su diseño, según la norma DIN 18531, incluye: DIN 18531 (tejado), DIN 18532 (zonas accesibles al tráfico), DIN 18534 (interiores), DIN 18535 (depósitos).
Brida fija estándar con diámetro Øa correspondiente al respectivo casquillo de pared de Øi + apr. 150 mm (con un paso de tubería, consulte información detallada en el folleto)

Área de aplicación:

Clase de exposición al agua DIN 18533: W1-E

Material:

Brida fija/suelta-casquillo de pared: Acero inoxidable V2A (AISI 304L) o a petición V4A (AISI 316L)
Cubierta de cerradura: PE

Impermeabilidad:

estanco al gas y al agua

Descargas

Instrucción de montaje

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Informes de ensayo

Ficha técnica y texto del concurso

Para descargar la hoja de datos y los textos de la licitación, configure el producto en la parte inferior y descárguelo utilizando el símbolo Download symbol .

Variantes

Revestimiento de tubería Ø_i (mm)	Brida fija Ø (mm) D2	Brida suelta Ø (mm) D3	Espesor de pared para el casquillo de pared (mm) S	Espesor de pared (mm)	Código de artículo	Número de artículo	GTIN
80	224	214	2	80	FLFE1x80/0/80 DIN18531 A2	2500400034	4052487062657	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
80	224	214	2	200	FLFE1x80/0/200 DIN18531 A2	2501080200		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
80	224	214	2	240	FLFE1x80/0/240 DIN18531 A2	2501080240		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
80	224	214	2	250	FLFE1x80/0/250 DIN18531 A2	2501080250		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
80	224	214	2	300	FLFE1x80/0/300 DIN18531 A2	2501080300		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
80	224	214	2	365	FLFE1x80/0/365 DIN18531 A2	2501080365		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
80	224	214	2	400	FLFE1x80/0/400 DIN18531 A2	2501080400		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
80	224	214	2	500	FLFE1x80/0/500 DIN18531 A2	2501080500		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	80	FLFE1x100/0/80 DIN18531 A2	2500400035	4052487062664	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	200	FLFE1x100/0/200 DIN18531 A2	2501100200		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	240	FLFE1x100/0/240 DIN18531 A2	2501100240		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	250	FLFE1x100/0/250 DIN18531 A2	2501100250		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	300	FLFE1x100/0/300 DIN18531 A2	2501100300		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	365	FLFE1x100/0/365 DIN18531 A2	2501100365		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	400	FLFE1x100/0/400 DIN18531 A2	2501100400		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	244	234	2	500	FLFE1x100/0/500 DIN18531 A2	2501100500		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	80	FLFE1x125/80/0 DIN18531 A2	2500400036	4052487062671	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	200	FLFE1x125/0/200 DIN18531 A2	2501125200		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	240	FLFE1x125/0/240 DIN18531 A2	2501125240		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	250	FLFE1x125/0/250 DIN18531 A2	2501125250		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	300	FLFE1x125/0/300 DIN18531 A2	2501125300		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	365	FLFE1x125/0/365 DIN18531 A2	2501125365		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	400	FLFE1x125/0/400 DIN18531 A2	2501125400		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	270	260	2	500	FLFE1x125/0/500 DIN18531 A2	2501125500		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	80	FLFE1x150/0/80 DIN18531 A2	2500400037	4052487062688	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	200	FLFE1x150/0/200 DIN18531 A2	2501150200		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	240	FLFE1x150/0/240 DIN18531 A2	2501150240		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	250	FLFE1x150/0/250 DIN18531 A2	2501150250	4052487138987	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	300	FLFE1x150/0/300 DIN18531 A2	2501150300		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	365	FLFE1x150/0/365 DIN18531 A2	2501150365		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	400	FLFE1x150/0/400 DIN18531 A2	2501150400		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	295	285	2	500	FLFE1x150/0/500 DIN18531 A2	2501150500		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	80	FLFE1x200/80/0 DIN18531 A2	2500400038	4052487062695	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	200	FLFE1x200/0/200 DIN18531 A2	2501200200		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	240	FLFE1x200/0/240 DIN18531 A2	2501200240		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	250	FLFE1x200/0/250 DIN18531 A2	2501200250		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	300	FLFE1x200/0/300 DIN18531 A2	2501200300		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	365	FLFE1x200/0/365 DIN18531 A2	2501200365		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	400	FLFE1x200/0/400 DIN18531 A2	2501200400		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	347	337	2	500	FLFE1x200/0/500 DIN18531 A2	2501200500		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	397	387	2	80	FLFE1x250/0/80 DIN18531 A2	2500400039	4052487062701	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	397	387	2	200	FLFE1x250/0/200 DIN18531 A2	2501250200		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	397	387	2	300	FLFE1x250/0/300 DIN18531 A2	2501250300		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	397	387	2	365	FLFE1x250/0/365 DIN18531 A2	2501250365		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	397	387	2	400	FLFE1x250/0/400 DIN18531 A2	2501250400		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	397	387	2	500	FLFE1x250/0/500 DIN18531 A2	2501250500		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
300	450	440		80	FLFE1x300/0/80 DIN18531 A2	2500400040	4052487062718	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
300	450	440	2	240	FLFE1x300/0/240 DIN18531 A2	2501300240		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
300	450	440	2	250	FLFE1x300/0/250 DIN18531 A2	2501300250	4052487139182	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
300	450	440	2	300	FLFE1x300/0/300 DIN18531 A2	2501300300	4052487139205	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
350	497	487	2	80	FLFE1x350/80/0 DIN18531 A2	2500400041	4052487062725	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
350	497	487	3	300	FLFE1x350/0/300 DIN18531 A2	2501350300		Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
400	547	537	3	80	FLFE1x400/80/0 DIN18531 A2	2500400042	4052487062732	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
450	600	590	3	80	FLFE1x450/80/0 DIN18531 A2	2500400043	4052487062749	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
500	650	640	4	80	FLFE1x500/80/0 DIN18531 A2	2500400044	4052487062756	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
